模型刻線技巧(一)


想起上次分享「模型刻線技巧分享(基礎篇)」已整整過了兩年,但始終遲遲未有下文。這兩天我的右手拇指似乎是肌腱發炎,一用力它就痛,痛到我無法專心做模型,只好決定告病休息幾天,等待它好一點之後再繼續做模型;好佳在,有傷的是拇指而不是腦袋,所以擇期不如撞日,今天就再來班門弄斧一番、在續前緣來分享我的模型刻線進階技巧。

雖然本文名為進階,但說穿了、搞懂了刻線訣竅後,刻線真的一點都不難。

模型刻線要刻得俐落、刻得流暢,講求的是一個字「靠」!不是我在罵人,是真的!你想想,模型刻線最害怕、最擔心的是什麼?我想是要刻線的第一刀;怕是刻不直也怕刻出界而有所猶豫,對吧?

假設一下;如果刻線下刀時...我們能夠

  1. 限制刻線刀的範圍,那麼刻線就不容易出界
  2. 刻線刀運行路徑有所依循,就能刻出流暢線條

簡而言之,就是「刻線時讓刻線刀(刻線針)有所依靠」,不論什麼奇怪的刻線,我們都能刻出滿意的線條,這就是「靠」的奧義所在;就這麼簡單。

以下我會舉出幾個例子來說明,因為素材蒐集不多,所以無法一一列舉所有狀況,希望各位不要嫌棄才是。

處理似有若無的接縫裝甲線


裝甲零件組合時通常會出現一條接縫線,有時是直線、有時是折線,不過很尷尬的是,看似裝甲線但卻又似有若無,為了避免在塗裝完成後心裡有芥蒂,除了選擇無縫之外,簡單的刻線加深也是一種不錯的方式。處理這類型的裝甲線刻線其方式很多種,我提供以下兩種處理方式。

第一種方式:「利用膠板夾在接縫處作為刻線擋板」之用,刻線刀只要沿著膠板刻劃,保證刻出來的裝甲線既直又美觀;但有一點要注意,膠板的長度一定要大於接縫,如此才能刻出一刀到底的直線來。

利用膠板夾在接縫處作為刻線擋板


第二種方式:「製造零件接縫落差作為刻線擋板」之用。作法很簡單;取下任何一邊的零件,利用筆刀就像在括零件毛邊一樣來「斜刮」接縫邊緣,刮完之後裝回零件,見到接縫處變寬、有落差即可,此時換用刻線刀,然後沿著邊緣刮縫來回加深刻線。如果手邊沒有合用的擋板或是裝甲線它不是直線,這時用第二種方式也能刻出美觀的刻線。

製造零件接縫落差作為刻線擋板



處理曲面零件刻線


刻線最困擾的莫過於遇到了曲面零件,想要在曲面上刻條直何其難,更遑論想要刻出流暢的刻折線或曲線線條了...不過,我認為曲面零件若是有「形板」可以靠著來輔助刻線,那就另當別論了。

刻線形板哪裡來?市面上當然沒得買,因為模型零件曲面的種類、形式何其多,如果需要只能自己 DIY。別擔心,看完以下步驟說明之後,以各位的聰明才智製作刻線形版絕非難事。

曲面零件刻線大致上可以歸納成「佈線」、「取形」、「切割形板」、「刻線」等步驟。以下我將一一說明這些步驟。

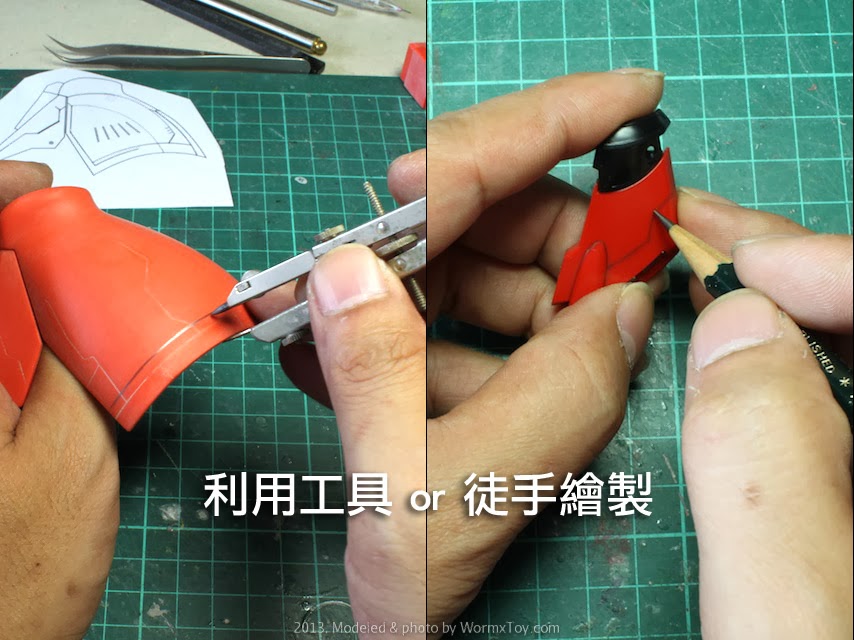

「佈線」:曲面的佈線很難用平面上畫一畫再對應到零件上,不僅徒勞無功而且線條也不符實際曲面,我認為最直覺簡單的曲面佈線方式即是「直接畫在零件上」,不過曲面上佈線要特別注意:第一、直線在立體曲面上它不會是直線,而是弧線;你可以選擇利用工具來輔助畫出「直線」,當然也可以直接拿鉛筆憑感覺徒手繪製線條。

圖中的輔助工具名為「定圓規(圖左)」與「鉛筆(圖右)」


順道一提;佈線時遇到直形邊緣畫直線、遇到弧形邊緣就畫弧線,時不時將直線扭一下佈線就會很好看了。想進一步了解如何佈線請詳見前文「淺談模型刻線的佈局 01 & 淺談模型刻線的佈局 02」,這裡有較詳細的說明。

遇到直形邊緣畫直線、遇到弧形邊緣就畫弧線



「取形」:取形即是將繪製好的佈線線條從零件上謄抄下來。我使用紙膠帶黏貼在零件佈線處,然後用鉛筆在紙膠帶上描出零件上的佈線,此外也將零件邊界一同描繪下來,以方便我們「切割形板」時確定邊界與範圍,當然形板黏貼在零件時也比較容易對齊原本的佈線。




「切割形板」:這個步驟動作多了一些,不過很容易理解的;以下請看圖說故事。

取形完成後取下紙膠帶,將紙膠帶黏貼到透明膠片上。透明膠片(賽璐璐片)可在書局買到,若是找不到亦可使用汽水寶特瓶或塑膠文件夾代替。



翻到透明膠片背面黏上雙面膠,雙面膠要能覆蓋預計切割刻線形板的範圍。

黏貼雙面膠只要撕一面就好,兩面都撕下你就重來吧!


切割前請務必將透明膠片固定在切割墊上,因為透明膠片底下的雙面膠很滑,若是沒固定好...輕者形板切割失敗,重者恐有血光之災。慎之~

透明膠片固定好避免血光之災

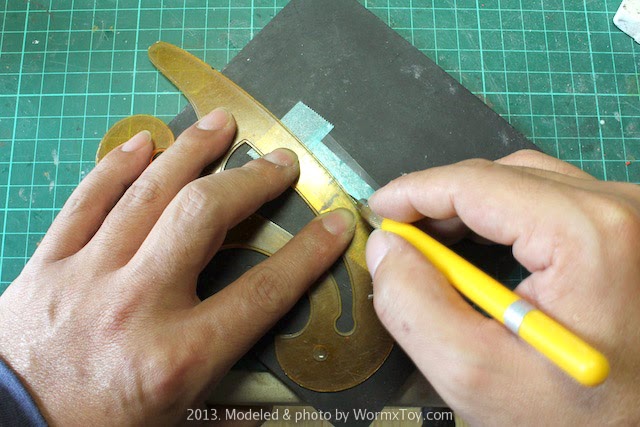

我們製作形板的目的就是要透過它來刻出俐落的線條,所以切割形板時可借助尺、雲形板等工具來輔助切割,盡量避免徒手切割,如此可切出較為理想的形板線條。

圖中的輔助工具名為「雲形板」
切割形板完成


切割形板完成後,取下黏貼在透明膠片上的紙膠帶,「紙膠帶千萬別丟」!善用它,你就能切割另一個反對側要用的刻線形板了。

利用形板上的紙膠帶來製作另一側的刻線形板


「刻線」:刻線形板的製作已經完成,將形板背面雙面膠護背撕下,然後將形板貼附到零件上,接下來不用我說,當然是刻線囉~

刻線需要耐心與細心更需要用力。我的右手(痛)~
刻線完成


不過...容我再囉唆兩句;不是有了刻線形板刻線一定俐落,也得配合刻線順序與口訣才能相得益彰。下面一張圖即是秘訣。

這就是刻線的秘訣嗎!?至少我認為是~


總解一下今天的分享;模型刻線要俐落,講求的是「靠」,不論是借用膠板、刻線膠帶(或稱標誌帶)或是自製的刻線形板,都能輔助刻出漂亮的線條。雖然自製刻線形板步的驟稍微複雜,不過比起刻線膠帶只能慢慢的一段一段貼、一段一段刻而言,刻線形板更可以快、狠、準一次到位的處理刻線。

另外,刻線形板不僅可以運用在曲面零件上,用它來處理平面零件的刻線更是如虎添翼。

刻線形板用來對付平面零件刻線更是如虎添翼

現在我的右手累了,容我稍作休息之後再慢慢與各位分享其他刻線範例與技巧吧!
